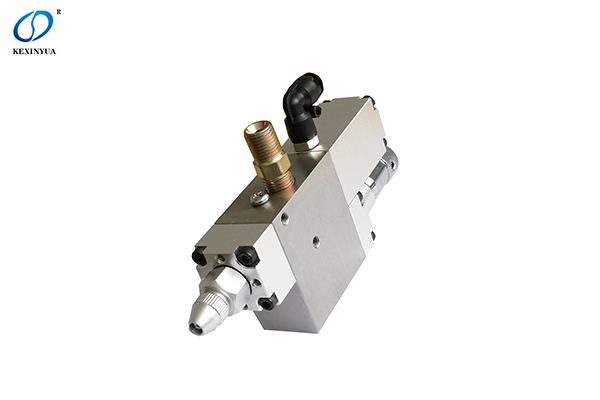

1、 概述
定量閥是由測量體及換向體組成，高精度流體計量，定量吐出閥，采用容積式定量原理不受壓縮空氣高低影響，具回吸防滴漏功能。定量精準、調量方便、控制簡單等特點。
廣泛適用于機械、電子、汽車、船舶、家具、家電、食品、制藥、化妝品等行業，適用各種潤滑油（黃油）介質的定量加注。
2、 技術參數
| 參數/型號 | KXY-LT001 | KXY-LT01 | KXY-LT05 | KXY-LT10 |
| 注油范圍 | 0.01-0.1CC | 0.1-2CC | 0.5-5CC | 1-10CC |
| 定量精準 | ±0.02g | ±0.02g | ±0.02g | ±0.02g |
| 進出油口 | G1/4 | G1/4 | G1/4 | G1/4 |
| 耐 壓 | 20Mpa | 20Mpa | 20Mpa | 20Mpa |
| 使用壓力 | 2-15Mpa | 2-15Mpa | 2-15Mpa | 2-15Mpa |
| 環境溫度 | -10°C~+40°C | -10°C~+40°C | -10°C~+40°C | -10°C~+40°C |
| 控制氣壓 | 0.3-0.7Mpa | 0.3-0.7Mpa | 0.3-0.7Mpa | 0.3-0.7Mpa |
| 控制氣口 | PL06-01 | PL06-01 | PL06-01 | PL06-01 |

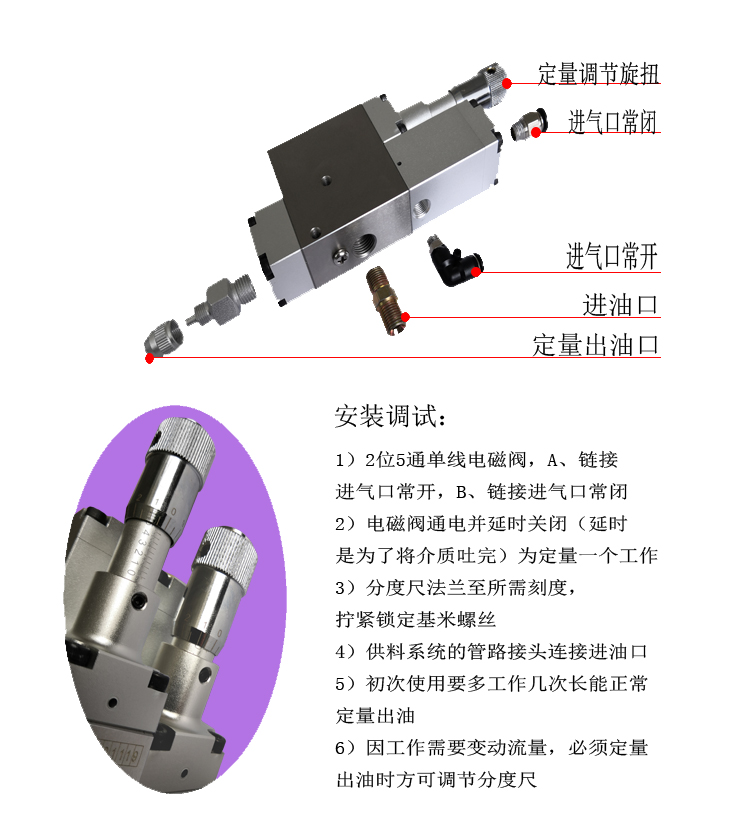

3、 安裝調試

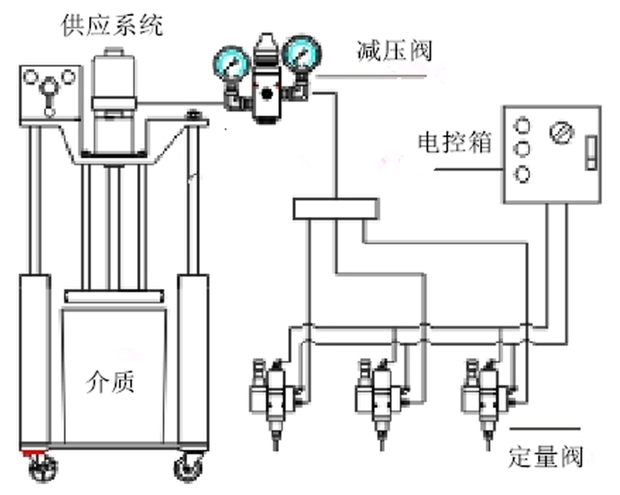

4、 應用圖示
定量閥用于定量加注系統中，定量加注系統適用于油脂、硅膠、膠水等介質的定量供給，加注系統由介質供應系統、定量閥、氣動控制系統、管路組成。
定量閥用于定量加注系統中，定量加注系統適用于油脂、硅膠、膠水等介質的定量供給，加注系統由介質供應系統、定量閥、氣動控制系統、管路組成。
五、操作說明
⑴將調節螺母調到相應刻度即為所需要定量值；
⑵鎖緊基米螺母；
⑶接通控制氣源及介質供應系統；
⑷針頭對準產品加油點，啟動控制系統。
*調節出油量前，請務必先將定量閥內部壓力卸掉。
6、注意事項
⑴介質壓力不宜過大，應保持在各產品使用壓力范圍之內（2-15Mpa）；
⑵使用該閥應保持介質的清潔，不要混雜其他物質，以免影響定量閥的性能，管路中應設置過濾元件；
⑶在長期不使用時，請將定量閥內部壓力卸掉；
⑷當使用的介質具有腐蝕性或雜物較多時，會導致其中的密封件、換向機構易損，需定期更換。
