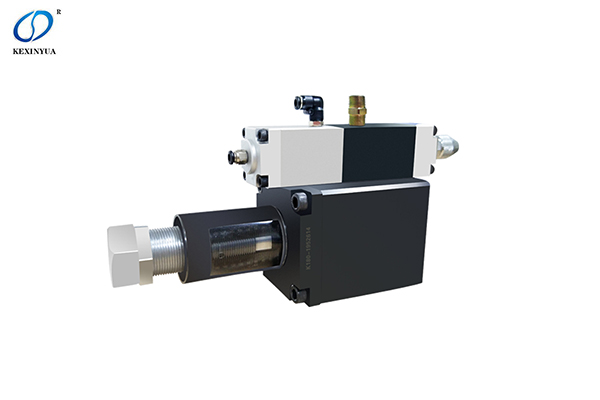

定量閥是由測量體及換向體組成，高精度流體計量，定量吐出閥，采用容積式定量原理不受壓縮空氣高低影響，具回吸防滴漏功能。定量精準、調量方便、控制簡單等特點。
廣泛適用于機械、電子、汽車、船舶、家具、家電、食品、制藥、化妝品等行業，適用各種潤滑油（黃油）介質的定量加注。
2、 技術參數
型號：KXY-YTS180
氣源動力：4-8bar
定量調節范圍：10-160g(最大出油可調180克)
油壓壓力：50-100kg
精度/重復精度：±2%
適用工作環境：-10°-50°
特點：采用容積式定量，不受空氣高低影響具有防吸滴漏功能

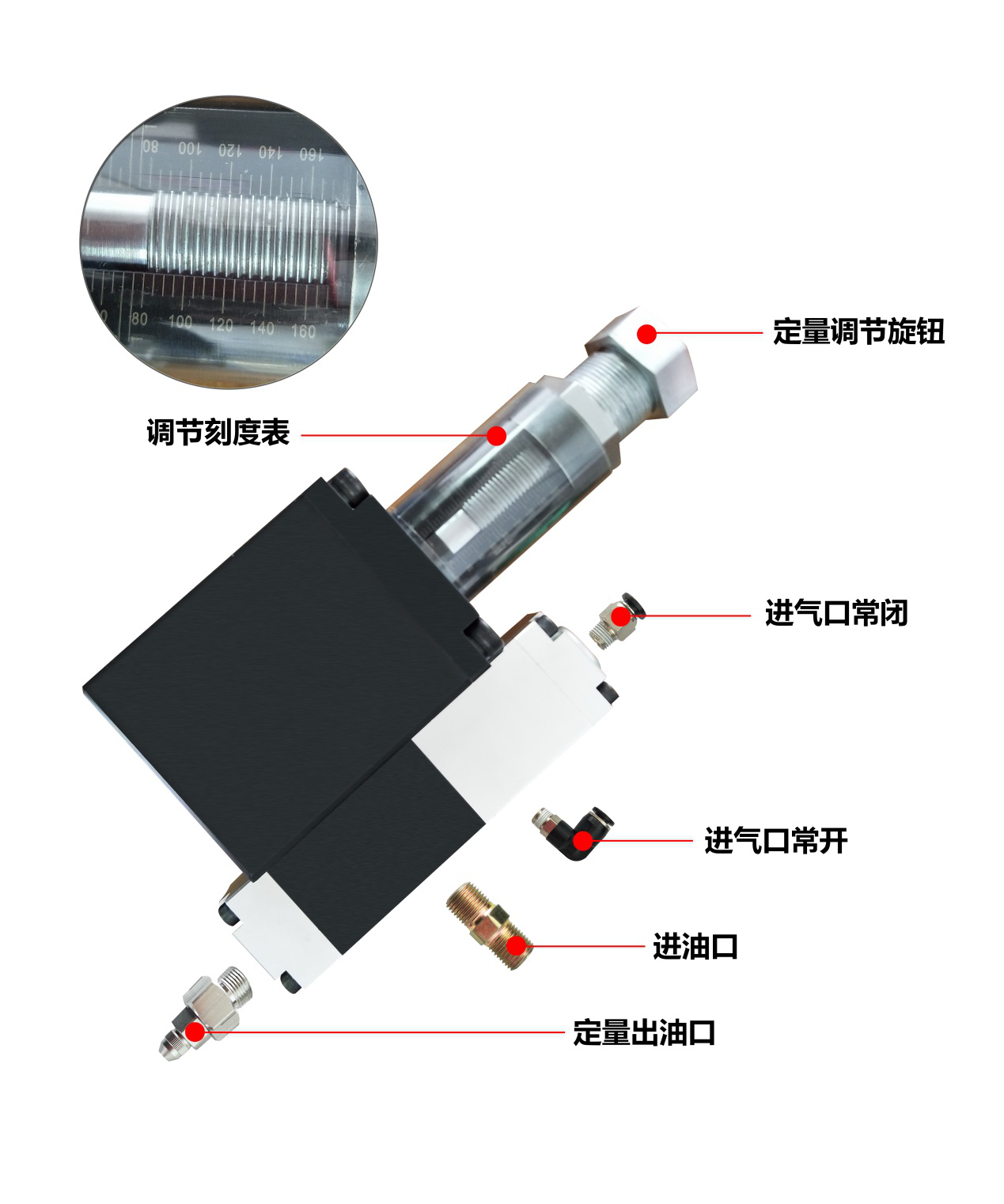

3、 安裝調試
一、2位5通單向電磁閥，連接進氣口常開，連接進氣口常閉；
二、電磁閥通電并延遲關閉，（延時是為了將介質吐完）為定
量一個工作；
三、調節分度尺法蘭至所需刻度，擰緊鎖定基米螺絲；
四、供油系統的管路接頭鏈接進油口；
五、初次使用要多工作幾次才能正常定量出油；
六、因工作需要變動流量，必須定量出油方可調節分度尺。
4、操作說明
⑴將調節螺母調到相應刻度即為所需要定量值；
⑵鎖緊基米螺母；
⑶接通控制氣源及介質供應系統；
⑷針頭對準產品加油點，啟動控制系統。
*調節出油量前，請務必先將定量閥內部壓力卸掉。
5、 應用圖示

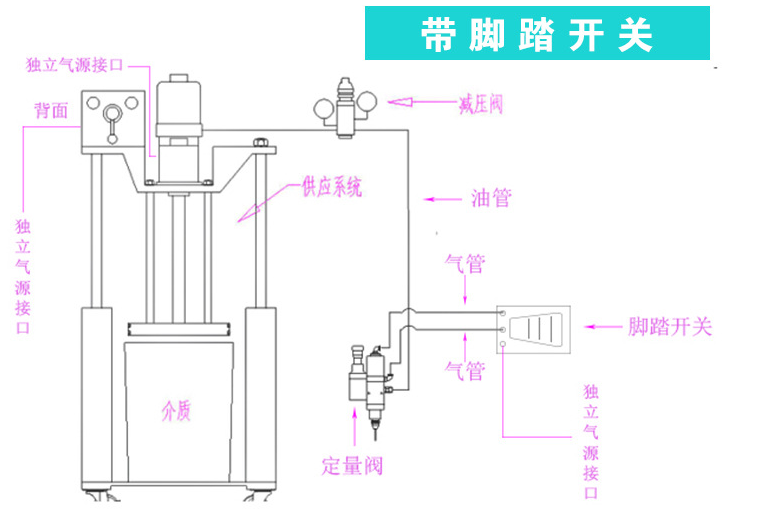

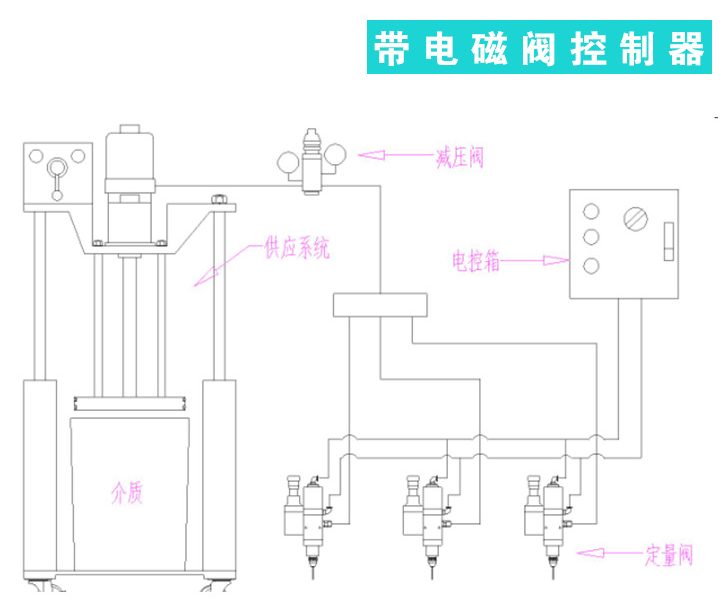

定量閥用于定量加注系統中，定量加注系統適用于油脂、硅膠、膠水等介質的定量供給，加注系統由介質供應系統、定量閥、氣動控制系統、管路組成
二、電磁閥通電并延遲關閉，（延時是為了將介質吐完）為定
量一個工作；
三、調節分度尺法蘭至所需刻度，擰緊鎖定基米螺絲；
四、供油系統的管路接頭鏈接進油口；
五、初次使用要多工作幾次才能正常定量出油；
六、因工作需要變動流量，必須定量出油方可調節分度尺。
4、操作說明
⑴將調節螺母調到相應刻度即為所需要定量值；
⑵鎖緊基米螺母；
⑶接通控制氣源及介質供應系統；
⑷針頭對準產品加油點，啟動控制系統。
*調節出油量前，請務必先將定量閥內部壓力卸掉。
5、 應用圖示
定量閥用于定量加注系統中，定量加注系統適用于油脂、硅膠、膠水等介質的定量供給，加注系統由介質供應系統、定量閥、氣動控制系統、管路組成
6、注意事項
⑴介質壓力不宜過大，應保持在各產品使用壓力范圍之內（2-15Mpa）；
⑵使用該閥應保持介質的清潔，不要混雜其他物質，以免影響定量閥的性能，管路中應設置過濾元件；
⑶在長期不使用時，請將定量閥內部壓力卸掉；
⑷當使用的介質具有腐蝕性或雜物較多時，會導致其中的密封件、換向機構易損，需定期更換。
⑴介質壓力不宜過大，應保持在各產品使用壓力范圍之內（2-15Mpa）；
⑵使用該閥應保持介質的清潔，不要混雜其他物質，以免影響定量閥的性能，管路中應設置過濾元件；
⑶在長期不使用時，請將定量閥內部壓力卸掉；
⑷當使用的介質具有腐蝕性或雜物較多時，會導致其中的密封件、換向機構易損，需定期更換。
