感謝您選用深圳科信源自動化設備有限公司設計制造的潤滑脂加注機系列產品?？菩旁聪盗挟a(chǎn)品具有外形靈巧、使用方便、操作簡易、用途廣泛等特點。適用于工業、農業、建筑業、礦山治金等工程機械設備的維修保養。
使用前請認真閱讀本說明書，并妥善保存本說明書，這將有利于您正確并輕松的使用和保養本設備。
警告?。。。ㄊ褂们氨刈x）
1） 禁止非專業人員（或未經專業培訓人員）使用本設備；警告?。。。ㄊ褂们氨刈x）
2） 禁止抽注與潤滑脂無關的介質；
3） 禁止使用本設備抽注廢舊或含有雜質的潤滑脂；
4） 電源線一定要接到空氣開關上，并且接地一定要可靠；
5） 高壓輸油管切勿過度彎曲，尤其是在與泵本出口連接處，在操作移動時不要強接，避免重物在軟管上滾壓，以免損壞；
6） 禁止在雨天、霧天時野外使用本設備；
7） 使用時請將注脂機安放平穩，禁止在斜坡上使用本設備；
8） 及時清理掉設備上的油漬及水滴；
9） 工作休息時間或結束后應及時關閉電源，并扳動注油槍扳機設備內油壓降低；
10） 切勿長時間空載往復運動，以免油塞與注塞泵體干磨而發熱損壞。
對于未按照說明書操作使用和其他人為所造成的機器損壞、意外事故現象，我司概不負責?。?！
一、設備簡介
電動注脂機是以220V/AC或者24VDC電源作為動力的注油設備，在電動機及機械結構的作用下，使油料產生高壓，以對潤滑脂進行遠距離輸送或?qū)υO(shè)備進行高壓注脂。
電動注脂機的特點，使用方便，凡是有電源的地方，均可以使用。本設備改進了原來氣動高壓注油必須有空氣壓縮之弊端。24VDC可與工程機械上的配置的24VDC電源連接使用。
電動注脂機適用于汽車、農用機械、自動流水線設備、電力、港口、石油、化工、鋼材、汽車、軸承、鐵路、電機、重工礦山機械等各種需要加注潤滑脂的動力機械，能輸送及加注中低粘度的各種鋰基脂、鈣基脂等。
二、主要技術參數
電動機：200W 1.3A 1300r/Min
轉速：350-400/Min
| ?參數型號 | / | E6020 | E6020 |
| ?電 源 | Power | 220VAC | 24VAC |
| ?適用油桶 | Tank capacity | 10-20L標準油桶 | 10-20L標準油桶 |
| ?輸出壓力 | Transmission pressure | <280 Bar | <280 Bar |
| ?高壓輸油管 | Delivery hose | 1/4~4 Meters | 1/4~4 Meters |
| ?適用油品 | Suitable greases | 0~2# Grease | 0~2# Grease |
| ?輸出油量 | Delivery | 120-200g/min | 80-160g/min |
| ?工作噪音 | Noise level | 40dB | 40dB |
| ?環境溫度 | Environment Temperature | -10°C~40°C | -10°C~40°C |
| ?整機重量 | Machine Weight | 26kg | 26kg |
| ?配置有壓力開關，具有自動啟/停電機功能；配置有壓油板、黃油平嘴、尖嘴等，應用范圍廣 | |||

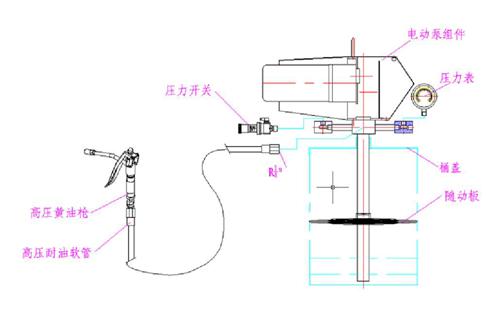

三、設備結構
電動注脂機由電動機、減速機、高壓柱塞、調壓閥、注油槍、高壓軟管等部件組成。油桶使用標準潤滑脂包裝油桶，本機不附帶。
四、安裝及使用方法
1、將泵的提料桿穿過隨動板上的中心孔，將隨動板放在桶中，用力將其壓入潤滑油脂中，是油脂溢出位于吸油盤中央的孔，固定好桶蓋，用螺母固定。
由于本機配置有隨動板，可以幫助吸油及刮干凈桶內壁粘附的油脂，隨動板的膠皮與桶壁之間有較強的密封作用，換油時需要將壓油板從桶內拉出，拉出時將請將壓油板稍微傾斜，以使空氣進入到桶內，便可輕松將壓油板拉出。拉出壓油板過程中禁止使用尖銳的工具撬拔壓油板，以避免造成壓油板膠皮的損壞！
拉出壓油板過程中禁止使用尖銳的工具撬拔壓油板！
2、電氣檢查：安裝完成后，用萬能表測試一下電源線接頭與機殼是否絕緣良好，電線之間是否有短路，確保無誤后即可將電源線連接到空氣開關上。
請認清您訂購產品的電壓標準，請勿接錯電源！
3、準備工作做好后，接通空氣開關，打開本機的電源開關。電動機啟動，打開注油槍上的扳機，開始注油工作。本機具有自動停泵功能，電動機會根據注油槍的開啟/關閉而自動啟動/停止。如果不能自動停泵則按后面第五節內容進行調節。
4、停止作業，及時關閉電源開關。關閉電源后再打開油槍扳機，卸掉管道內的油壓。
停止工作關閉電源后，一定要打開加油槍扳機卸掉管道內的壓力，以延長注油機壽命！
五、設備調試
本機具有自動停泵功能，電動機會根據注油槍的開啟/關閉而自動啟動/停止。如果不能自動停泵則按如下描述進行調節。
調整前請確認油路系統中有沒有漏油現象。
1、 接通電源，打開電源開關，打開加油槍扳機，電機工作。直至出油口能連續出油，而沒有空氣。
2、 關閉加油槍扳機，若正常則電機隨即也停止；若不正常（電動泵自動不停的啟動-停止-啟動……）。調節壓力調節開關旋鈕，是電動泵停止。如果順時針、逆時針調節均不能使電動泵停泵，則檢查油路單向閥（出油口處）是否有故障。觀察壓力表上顯示的壓力，一般調壓閥調至10-15Mpa，便可正常使用，最高調至20Mpa。
1、 再打開加油槍扳機，看看電動泵能否自動啟動，若不能則壓力調的太小，順時針調節壓力開關，調大壓力。
2、 按如上2、3步驟反復調節，知道滿意為止。
六、設備保養及注意事項
1、本機僅限使用“1、2、3”中低粘度的潤滑油脂。
2、設備的電源插頭及電源線注意不要損壞，防止漏電現象發生。
3、在不加注油脂時，盡量關閉電動機。否則長時間在高壓下未卸壓情況下會對機器造成一定的損傷，而電動機及減速器的噪音較大。
4、在更換潤滑油脂桶的時候，請關掉電源，拔掉插頭。

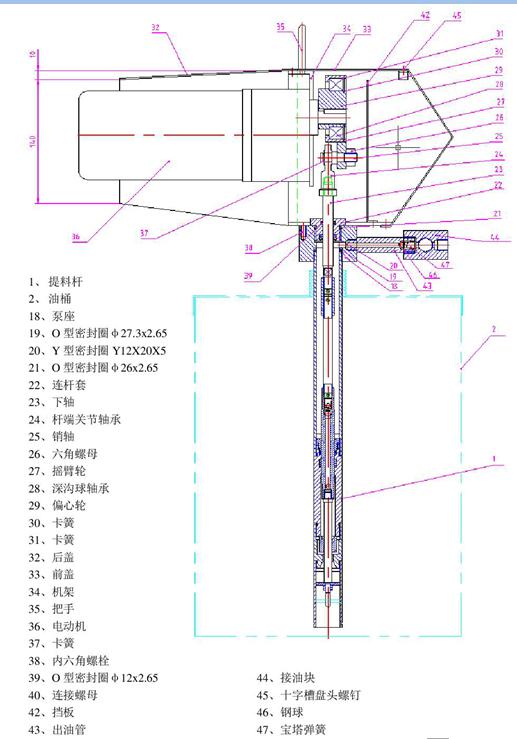

七、附裝配圖零件清單
